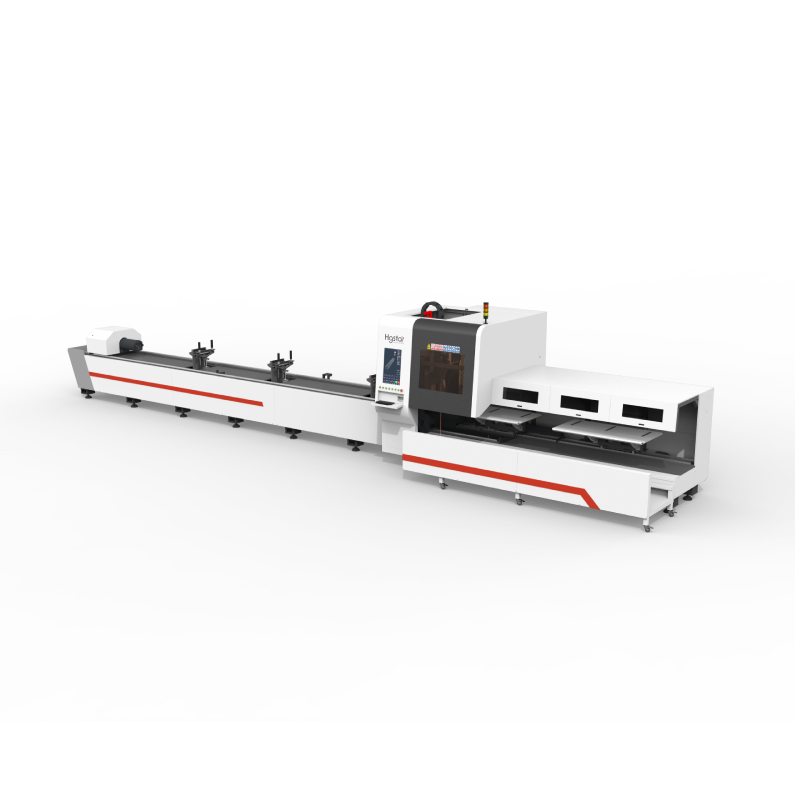

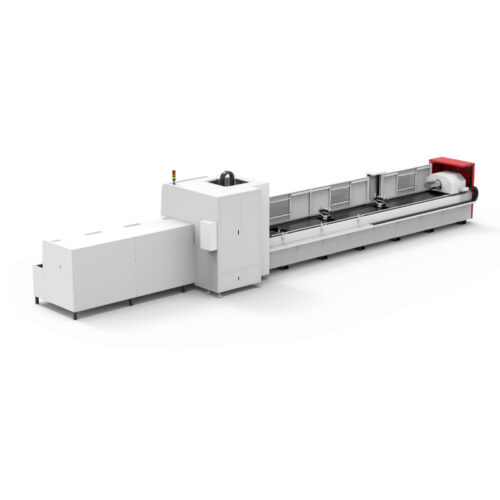

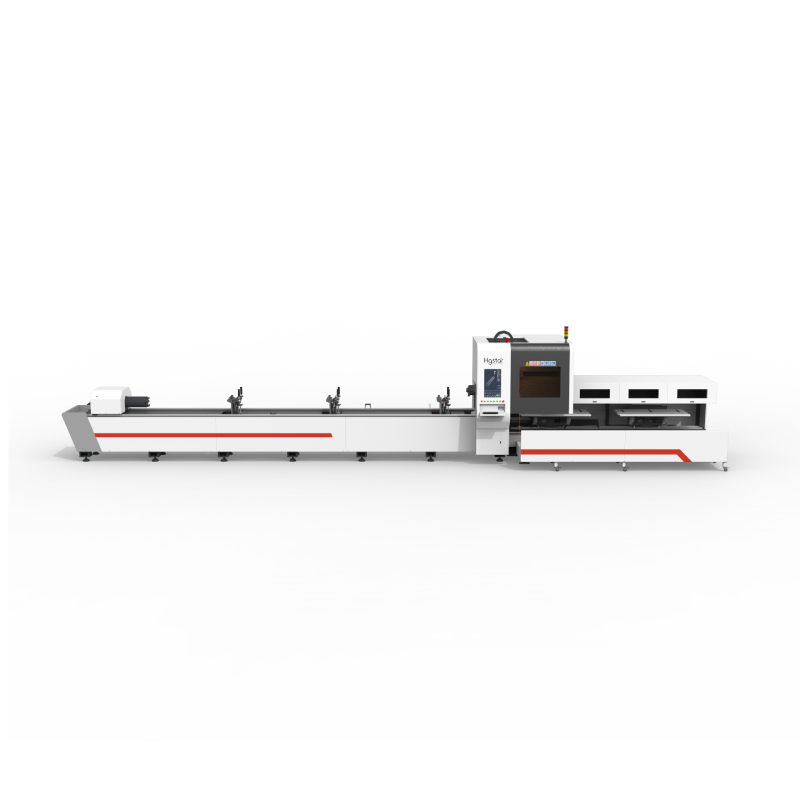

SMART Tﬂx Станок для лазерной резки труб с двумя патронами

Модель: Серия SMART Tﬂx

Категория: Лазерные труборезы

Фирменное наименование: HG STAR

Мощность лазера: 1000W – 6000W

В наличии: 20 единиц на складе

Применение: Лазерный труборез заменит механическое сверление, фрезерование, распиловку, пробивку или очистку от неровностей и другие технологические процедуры, для которых требуются различные труборезы по металлу и твердые инструменты, и позволит выполнять резку, снятие фасок и раскрой сложных трубных конструкций.

Отправить запрос

Станок для резки с двумя зажимными патронами SMART Tﬂx изготовлен компанией HGSTAR в соответствии с международным экспортным стандартом. Оборудование этой серии является предпочтительной моделью для промышленности по обработке металлических труб. Он обладает высокой точностью, точностью обработки с более высокой эффективностью фотоэлектрического преобразования, высокой защитой от высоких температур и стабильностью работы лазеров.

Параметры волоконно - оптического лазера

МОДЕЛЬ	SMART Tﬂx 6535	SMART Tﬂx 7535	SMART Tﬂx 9035
Длина загрузки трубопровода	6500mm	7500mm	9000mm
Лазерный источник	Волокна & 1000W – 6000W
Система CNC	FSCUT 5000B
Диаметр патрона	Φ20mm – Φ230 / Φ20mm – Φ280 / Φ20mm – Φ350
Точность положения (оси X и Y)	0.05mm
Точность перенаправления (оси X и Y)	0.03mm
Требования к питанию	380V 50/60Hz

Особенности лазерных труборезов

Долговечность, точность, эффективность

Сварная конструкция обеспечивает значительную жесткость и точность, позволяя длительное использование без деформации. Добавление автоматического погрузочно – разгрузочного устройства значительно повысило производительность машины.

Быстрый, надежный и прочный пневматический патрон

Двойные ряды роликов для эффективной коррекции изгиба труб с возможностью точного центрирования и быстрой автоматизированной обработки. Высокая устойчивость опорного подшипника благодаря цельному несущему основанию, высокожесткой консольной конструкции и возможности крепления различных профилей.

Адаптируемый и точный центрирующий кронштейн для толкателя станины

Полностью автоматическое сервоприводное управление обеспечивает высокую адаптивность к изменению радиуса поворота трубы и предотвращает ее провисание. Система зажимает трубу во время процесса, повышая точность обработки.

Умная и высокопрофессиональная система управления ЧПУ FSCUT5000

Расширенные функции поддержки применения благодаря профессиональному программному обеспечению для управления (TubePro) и программному обеспечению для раскроя (TubeT).

Повышение качества и эффективности
Стандартная режущая головка

Самофокусирующаяся волоконно – оптическая режущая головка,
Многозащитные линзы
Улучшенная оптика и специальная конструкция воздушного потока

Резка под углом (опционально)

Автофокусная волоконно — оптическая режущая головка, многоуровневая защита, отличная оптическая конфигурация и эффективная система обдува, стабильный вращающийся механизм обеспечивает резку под углом ±45°

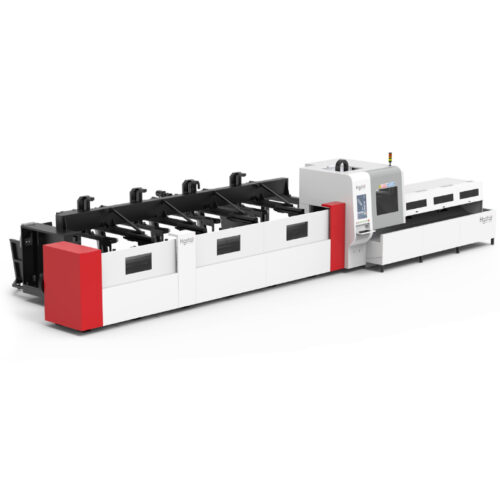

Опция: полуавтоматическая или автоматическая система загрузки

Системы	SEMI-AUTO LOADING (TOP)	AUTO LOADING (BOTTOM)
	Поднимите трубу вручную до погрузчика; Автоматическая сортировка, измерение длины, загрузка трубопровода и транспортировка его к режущей головке.
Единичный вес	≤200KG	≤240KG
Загрузочная способность элеватора	≤3T	≤3T
Приложения	Прямоугольные, круглые, квадратные и OB – трубки	трубопровод с осесимметричным поперечным сечением
Кроме того		Модульный дизайн, сервопривод, независимая система управления.
