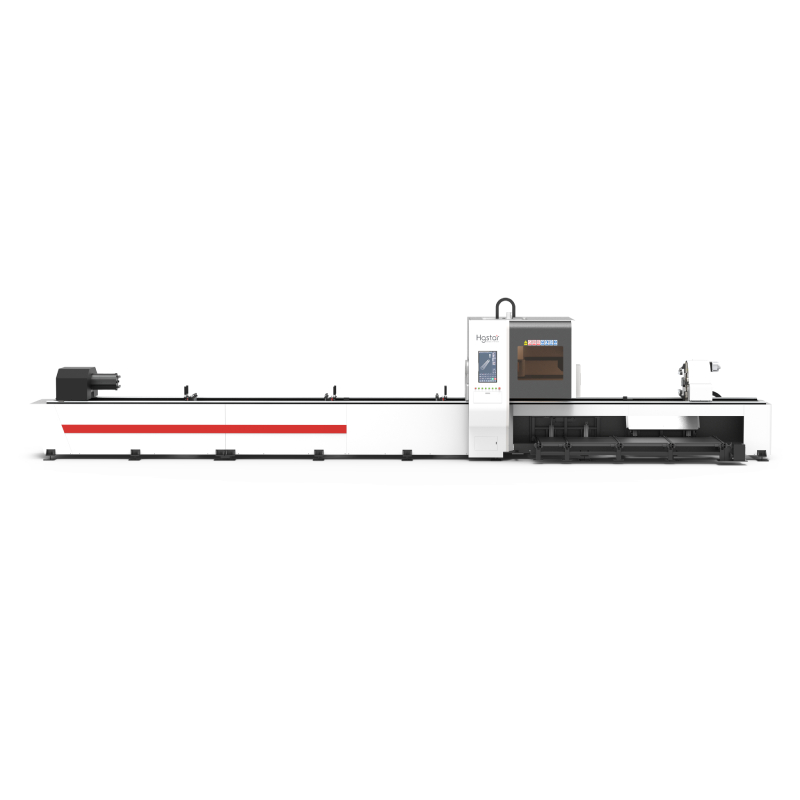

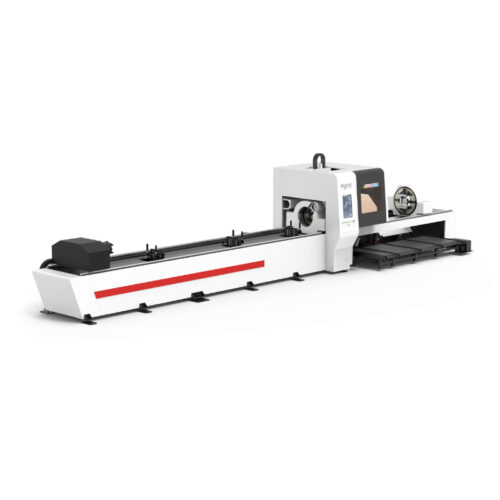

SMART TALOS Станок для лазерной резки труб с тремя зажимными патронами

Модель: Серия SMART Talos

Категория: Лазерные труборезы

Фирменное наименование: HG STAR

Мощность лазера: 1000W – 6000W

В наличии: 20 единиц на складе

Применение: Лазерный труборез заменит механическое сверление, фрезерование, распиловку, пробивку или очистку от неровностей и другие технологические процедуры, для которых требуются различные труборезы по металлу и твердые инструменты, и позволит выполнять резку, снятие фасок и раскрой сложных трубных конструкций. Условно, в зависимости от размера обрабатываемой детали и конкретного процесса резки, также может быть реализована резка с нулевым зазором.

Отправить запрос

Станок для лазерной резки труб с тремя зажимными патронами серии SMART Talos6535/6565/9035/9065. Станок для резки металла с тремя патронами изготовлен компанией HGSTAR в соответствии с международным экспортным стандартом. Оборудование этой серии является предпочтительной моделью для металообрабатывающей промышленности. Станок отличается высокой точностью обработки при более высокой эффективности фотоэлектрического преобразования, высокой защитой от перегрева и стабильностью работы лазеров. Устройство последующей разгрузки и система транспортировки для разгрузки повышают эффективность работы фрезы.

Параметры волоконно - оптического лазера

МОДЕЛЬ	SMART TALOS 6535/6565	SMART TALOS 9035/9565
Длина загрузки трубопровода	6500mm	9000mm
Лазерный источник	Волокна & 2000W – 6000W
Система CNC	FSCUT 5000
Диаметр патрона	Φ20mm – Φ230 / Φ20mm – Φ280 / Φ20mm – Φ350
Точность положения (оси X и Y)	0.05mm
Точность перенаправления (оси X и Y)	0.03mm
Требования к питанию	380V 50/60Hz 3PH

Видео станка для резки труб волоконным лазером

Особенности лазерных труборезов

Долговечность, точность, эффективность

Сварная конструкция обеспечивает значительную жесткость и точность, позволяя длительное использование без деформации. Добавление автоматического погрузочно – разгрузочного устройства значительно повысило производительность машины.

Быстрый, надежный и прочный

Пневматический патрон

Двойные ряды роликов для эффективной коррекции изгиба труб с возможностью точного центрирования и быстрой автоматизированной обработки. Высокая устойчивость опорного подшипника благодаря цельному несущему основанию, высокожесткой консольной конструкции и возможности крепления различных профилей.

Точный и логичный
Трёхсторонняя обработка

Способен перемещаться вдоль оси Y и синхронизировать вращение. В соответствии с логической системой резка методом вытягивания может быть выполнена с большей точностью резьбы, а резка с нулевым зазором может быть выполнена условно.

Адаптивный и точный
Кронштейн ведомый

Полностью автоматическое управление сервоприводом, изменение радиуса вращения трубопровода имеет сильную адаптивность, чтобы предотвратить провисание трубопровода.
Система удерживает трубы в процессе обработки, улучшая точность обработки.

Автоматизация и гибкость

Устройство для последующей разгрузки

Система не только автоматически контролирует процесс приема и выгрузки материала, сортируя отходы, но и гибко адаптируется к длине рабочего места.

Система транспортировки при разгрузке

Полностью мобильная конструкция, интеллектуальное завершение процесса приема и транспортировки отрезанных труб.

Умная и высокопрофессиональная система управления ЧПУ FSCUT5000

Расширенные функции поддержки применения благодаря профессиональному программному обеспечению для управления (TubePro) и программному обеспечению для раскроя (TubeT).

Повышение качества и эффективности
Стандартная режущая головка

Самофокусирующаяся волоконно – оптическая режущая головка,
Многозащитные линзы
Улучшенная оптика и специальная конструкция воздушного потока

Резка под углом (опционально)

Автофокусная волоконно — оптическая режущая головка, многоуровневая защита, отличная оптическая конфигурация и эффективная система обдува, стабильный вращающийся механизм обеспечивает резку под углом ±45°

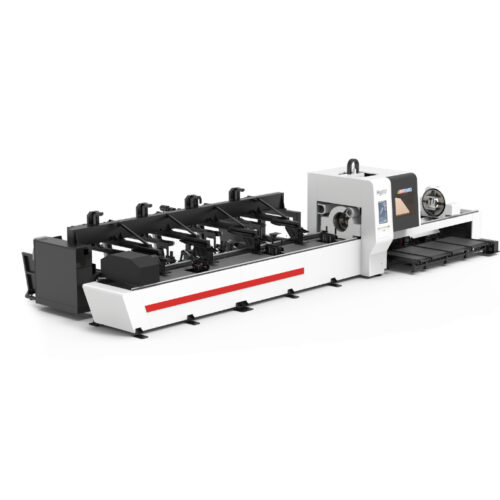

Опция: полуавтоматическая или автоматическая система загрузки

Системы	SEMI-AUTO LOADING (TOP)	AUTO LOADING (BOTTOM)
	Аппарат вручную поднимает трубы на загрузочный стеллаж; автоматически выполняет сортировку, измерение длины, загрузку и транспортировку труб к режущей головке.
Единичный вес	≤200KG	≤240KG
Загрузочная способность элеватора	≤3T	≤3T
Применение	Прямоугольные, круглые, квадратные и OB – трубки	трубопровод с осесимметричным поперечным сечением
Прочее		Модульный дизайн, сервопривод, независимая система управления.
